日常日子中咱们习气将各种电线、电缆统称为电线。

不同的电线、线缆都有各自不同的用处。

但是在往往咱们见到电线、线缆的都是形形色色

这样的这样的或是这样的

那么咱们面临这些品种繁复电线、线缆咱们应该从何下手的呢？

首要咱们要知道

直径小的叫“线”；直径大的叫“缆”

结构简略的叫“线”；结构杂乱的叫“缆”

---

关于适用范围及其用处其实咱们只要从电线、电缆的包装或许绝缘层上就能够轻松分辩。

正规的厂家线材出厂包装上都附有合格证上面写有线材的具体参数。

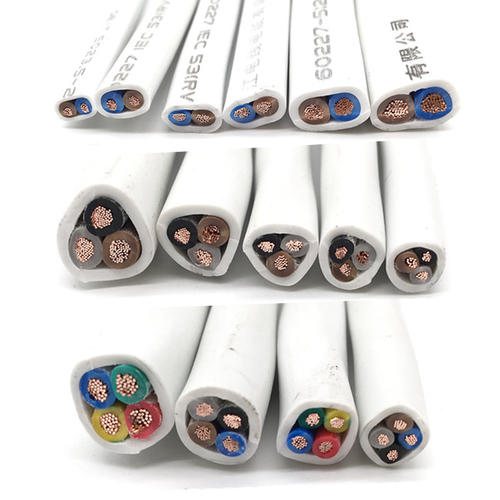

珠江电缆电线电缆图

正规厂家除了在出厂的外包装上，在线材的绝缘层的也有标示。



从上面咱们能够看到两款线的类型分别为：ZR-BV4mm²、ZR-RVV2*2.5mm²

那么这些类型分别又代表上面意思呢，下面咱们就具体的介绍一下线材的类型

---

类型组成与次序

电线电缆的类型组成与次序如下：

[1：类别、用处][2：导体][3：绝缘][4：内护层][5：结构特征][6：外护层或派生]-[7：运用特征]

1.类别、用处代号



关键：

R-软线

A-装置线

B-绝缘线

C-船用

K-操控

N-农用

U-矿用

Y-移动

M-煤矿用

NH-耐火型

ZR-阻燃型

ZA-A级阻燃

ZB-B级阻燃

ZC-C级阻燃

WD-低烟无卤型

JK-绝缘架空

2.导体原料



关键：

T代表铜（省掉）

L代表铝

3. 特征代码



关键：

S双绞

F分相

P屏蔽

Z直流

G高压

N耐火

R柔软

C重型

Q轻型

CY充油

D不滴流

B扁平型

H电焊机用

4.绝缘层代码



关键：

V聚氯乙烯（PVC塑料）

X橡胶

Y聚乙烯

YJ交联聚乙烯

F聚四氟乙烯

5.线缆规范

关键：

美制AWG

英制SWG

我国CWG

6.常用线缆规范

关键：

0.5mm²

1mm²

1.5mm²

2.5mm²

4mm²

6mm²

7.图例阐明



8.那么BV、RV、BVR和BVVB有什么区别呢？



9.不同的线径该怎么选用？

依据整个用电器的总功率装备电线。进户线不能低于6平方的，高楼进户线规范都是10平方的。常用铜电流快速预算：5A/平米



举例阐明

RVV2*4mm² ：

R代表软线（多股），V代表表绝缘体聚氯乙烯（PVC）

2*4mm²表明2根，单根线芯为4平方的线(单位是平方毫米)

RVV电线是最常用的线缆多用于线路衔接，其芯线根数不定，两根或以上，外面有PVC护套。

护套的效果:

1、维护电缆内护层不受机械损害和化学腐蚀

2、增强线缆机械强度

ZR-BV2.5mm²：

ZR代表阻燃型，B代表硬线（单股），V代表表绝缘体聚氯乙烯（PVC）

2.5mm²表明单根线芯为2.5平方的线(单位是平方毫米)

ZR-BV2.5²常用在固定衔接，电箱装置。

RVVP2*0.75mm²:

RVVP和RVV简直相同，只不过多了一层屏蔽层

2*0.75mm²表明2根，单根线芯为0.75平方的线(单位是平方毫米)
