产品名称:YJV电力电缆4+1
出品公司:珠江电缆_广东珠江线缆有限公司
产品编号:17152-201
更新时间:2019.12.26
浏览次数:

产品介绍:




 YJV电力电缆4+1

电缆咱们我们都了解,电缆是电力系统中必需的资料之一,电缆通常被认为是由一根或多根彼此绝缘的导体和外包绝缘维护层制成,将电力或信息从一处传输到另一处的导线。电缆依据不同的分类规范有多种不同的类型规范,yjv电缆是其间的一种类型,那么yjv是什么电缆?yjv电缆类型规范有哪些呢?下面跟着小编一同来看看吧!

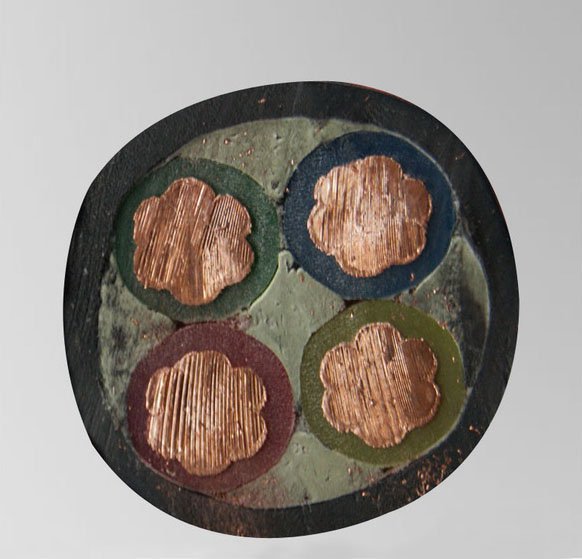

YJV电缆

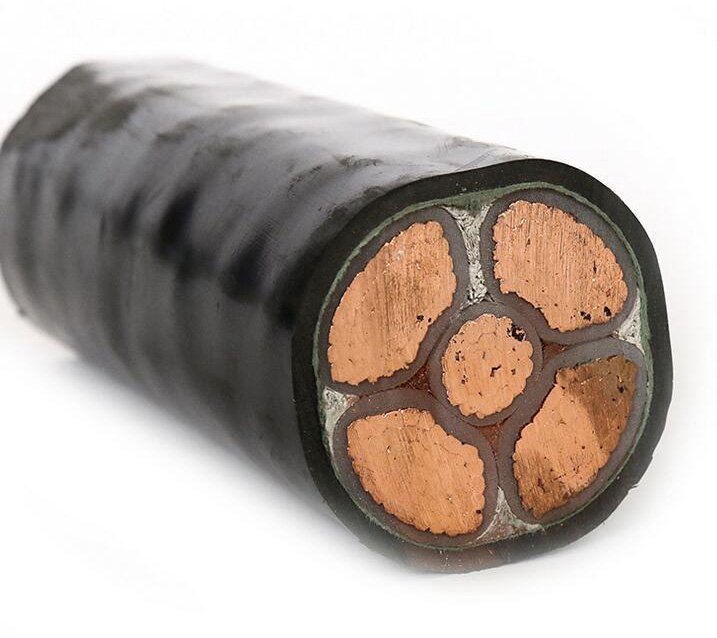

珠江电缆YJV

一、yjv是什么电缆?

首先为我们介绍yjv的意思是什么,yj表明交联聚乙烯,v表明聚氯,那么yjv便是交联聚乙烯绝缘聚氯乙烯护套电缆,使用范围是供额外电压为(U0/U)0.6/1---26/35kv电力线路输配电用,使用时电缆导体的最高额外温度为90°C,短路时(最长持续时间不超越5S),电缆导体的最高温度不超越250°C。并且其具有重量轻、结构简略等长处,因而被广泛的用于城市电网。

二、yjv电缆类型规范

yjv电缆的线芯首要有单芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1。3+1代表了3根相线+1跟地线,3+2代表了3根相线+2跟地线,4+1代表了4根相线+1跟地线。

根绝规范类型,详细的巨细类型包含:1平方、1.5平方、2.5平方、4平方、6平方、10平方、16平方、25平方、35平方、50平方、70平方、95平方、120平方、150平方、185平方、240平方、300平方。如yjv3*185+2*95电缆为3根185平方的相线以及2根95地线组成的电缆,因为电缆的相线和地线之间的组合是有规范规则的,所以,yjv3*185+2*95电缆后边的95平方能够省掉不说。

yjv电缆的首要规范从1平方到240平方不等(亦可独自定做),是一种用于传输和分配电能的电缆。最常用于城市地下电网、发电站的引出线路、工矿企业的内部供电及过江、过海的水下输电线。在电力线路中,电缆所占的比重正逐渐添加。电力电缆是在电力系统的主于线路中用以传输和分配大功率电能的电缆产品,其间包含1-500KV以及以上各种电压等级,各种绝缘的电力电缆。

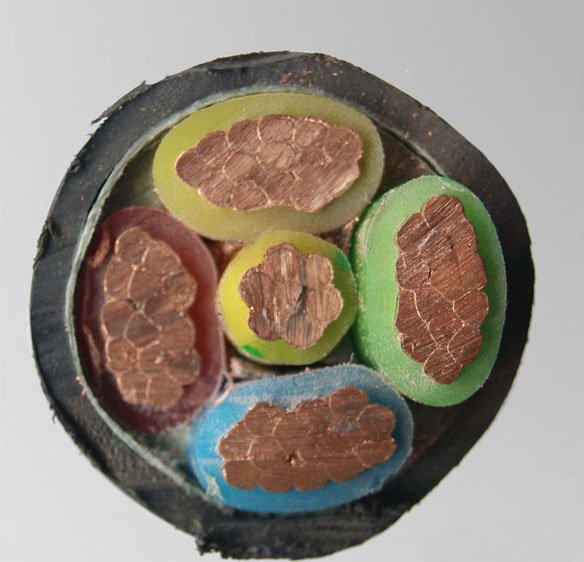

yjv电缆的结构

三、yjv电缆的结构

yjv电缆由内而外分类为线芯、导体绝缘层、填充层、屏蔽层、钢带铠装、护套层。

其间,yjv的线芯首要以铜芯为主,铝芯的使用较少;导体绝缘层为聚氯乙烯绝缘;填充层为了充实线芯之间的缝隙,一起起到维护线芯的效果,其原料多为较软的尼龙类资料;一般在15KV及以上的电力电缆一般都有导体屏蔽层和绝缘屏蔽层;钢带铠装是包在线芯外围的一层钢制维护层,起到避免电缆被揉捏变形的效果,铠装yjv电缆多用于地埋;护套层是yjv电缆最外面的一层,原料为聚乙烯,起到绝缘、维护的效果。

四、yjv电缆的铺设办法

1、yjv,yjlv铜(铝)芯交联聚乙烯敷设在室内,沟道及管子内,也可埋在松懈的,绝缘聚氯乙烯护套电力电缆土壤中,不能接受外力效果2、yjv22,yjlv22铜(铝)芯交联聚乙敷设在地下,能接受机械外力效果,但不能接受烯绝缘钢带铠装聚氯乙烯护套电力电缆较大拉力。
