珠江电缆小电工分享电线电缆基础知识

电线电缆产品的品种有不计其数，使用在各行各业中。它们总的用处有两种，一种是传输电流，一种是传输信号。

传输电流类的电缆最首要操控的技能功能指标是导体电阻、耐压功能；传输信号类的电缆首要操控的技能功能指标是传输功能—特性阻抗、衰减及串音等。当然传输信号首要也靠电流（电磁波）作载体，现在跟着科技开展能够用光波作载体来传输。

分类：电缆整体来说能够分为五大类：（1）裸线类（2）电磁线（漆包线）（3）电力电缆（4）电气配备用电线电缆（5）通讯电缆及光缆。

电缆的根本结构：

一般电缆最根本的结构有导体、绝缘层及外护层，依据要求再添加一些结构，如屏蔽层、内护层或铠装层等，为了电缆有圆整性再辅加一些填充资料。导体是传输电流或信号的载体，其他结构都是作防护用。防护的功能依据电缆产品的需求整体上有三种，一种是维护电缆自身各单元不彼此或削减影响，如耐压，耐热，防电磁场发生的损耗，通讯电缆防信号彼此搅扰等。另一种防护是维护导体中的电流不对外部发生影响，如避免电流外泄，防电磁波外泄等；最终一种维护外界不对电缆内部发生影响，如抗压、抗拉、耐热、耐候、耐燃、防水、抗电磁波搅扰等。

1、导体

其效果是传导电流。有实芯和绞合之分。资料有铜、铝、铝合金、银、铜包钢、铝包钢等，首要用的是铜与铝。铜的导电功能比铝要好得多。铜导体的电阻率国家规范要求不大于0.017241Ω.mm2/m（20℃时），铝导体的的电阻率要求不大于0.028264Ω.mm2/m（20℃时）。

2、耐火层

只需耐火型电缆有此结构。其效果是在火灾中电缆能饱尝必定时刻，给人们逃生时多一些用电的时刻。现在运用的资料首要是云母带。火灾中，电缆会很快焚烧，因云母带的云母片耐高温，且又有绝缘效果，在火灾中能维护导体运转必定时刻。

3、绝缘层

包覆在导体外，其效果是阻隔导体，接受相应的电压，避免电流走漏。绝缘资料有多种多样，如聚氯乙烯（PVC）、聚乙烯（PE）、交联聚乙烯（XLPE）、橡皮（橡皮内品种较多，有丁睛橡胶、氯丁橡胶、丁苯橡胶、乙丙橡胶等）、硅橡胶、丁腈聚氯乙烯、氟塑料等。这些资料最首要的功能便是绝缘功能要好，其他的功能要求依据电缆运用要求各有不同，有的要求介电系数要小，以削减损耗，有的要求有阻燃功能或本领高温，有的要求电缆在焚烧时不会或少发生浓烟或有害气体，有的要求本领油、耐腐蚀，有的则要求柔软等。

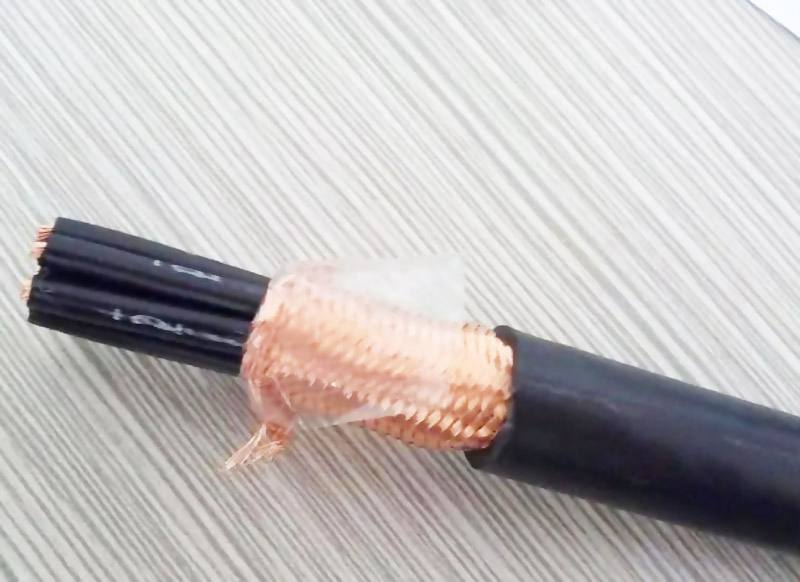

4、屏蔽层

在绝缘层外，外护层内，效果是约束电场和电磁搅扰。

关于不同类型的电缆，屏蔽资料也不相同，首要有：铜丝织造、铜丝环绕、铝丝（铝合金丝）织造、铜带、铝箔、铝（钢）塑带、钢带等绕包或纵包等。

5、填充

填充的效果首要是让电缆圆整、结构安稳，有些电缆的填充物还起到阻水、耐火等效果。首要的资料有聚丙烯绳、玻璃纤维绳、石棉绳、橡皮等，品种许多，但有一个首要的功能要求对错吸湿性资料，当然还不能导电。

6、内护层

内护层效果是维护绝缘线芯不被铠装层或屏蔽层损害用。

内护层有挤包、绕包两种种方式。对要求高的选用挤包形包方式，要求低的选用绕包方式。现在绕包用的资料也多种多样，如钢带铠装的内护层，有选用PVC带绕包的，也有选用聚丙烯带（很薄的，外表做成颗粒凸起来凑厚度）绕包的。能不能用？首要是电缆产品质量的商场定位问题。这跟硅烷交联绝缘线芯选用色彩区别仍是选用色带来区别，性质有一些相同，但不全相同。这儿绕包带选用PVC带和聚丙烯带对产品质量是有影响的。硅烷交联绝缘线芯选用色彩区别仍是选用色带来区别，对产品质量影响不大，首要是用户的需求问题。

7、铠装层

铠装层效果是维护电缆不被外力损害。最常见的是钢带铠装与钢丝铠装，我公司开发的首要是铝合金带联锁铠装，还有铝带铠装、不锈钢带铠装等。钢带铠装首要效果是抗压用，钢丝铠装首要是抗拉用。依据电缆的巨细，铠装用的钢带厚度是不相同的，这在各电缆规范中都有规则。

8、外护层

在电缆最外层起维护效果的部件。

首要有三品种：塑料类、橡皮类及金属类。

其间塑料类最常用的是聚氯乙烯塑料、聚乙烯塑料，还有依据电缆特性有阻燃型、低烟低卤型、低烟无卤型等。





电线电缆的表明办法：

1.类型的意义

1） 类别、用处代号

A-装置线   B-布电线   C-船用电缆

K-操控电缆   R-软线

Y-移动电缆   JK-绝缘架空电缆

M-煤矿用

Z、ZR-阻燃型   N、NH-耐火型   ZA-A级阻燃

ZB-B级阻燃   ZC-C级阻燃   WD-低烟无卤型

2）导体代号

T—铜导线（略）

L-铝芯

LH-铝合金芯

3）绝缘层代号

V—PVC塑料

YJ—XLPE绝缘

F—氟塑料

Y—聚乙烯料

E-乙丙橡皮

4）护层代号

V-聚氯乙烯护套   Y-聚乙烯料

G—硅橡胶   F—氟塑料护套   F-氯丁橡皮

N-尼龙护套   P-铜丝织造屏蔽

P2-铜带屏蔽    P3-铝塑复合带屏蔽

5）特征代号

B-扁平型

R-柔软

C-重型

Q-轻型

H-电焊机用

S-双绞型

6）铠装层代号

2—双钢带

3—细圆钢丝

4—粗圆钢丝

6—非磁性金属带（铝合金联锁铠装）

7—非磁性金属丝

7）外护层代号

2—PVC套

3—PE套（或聚烯烃套）

最常用的电气配备用电线电缆及电力电缆的类型示例：

VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆

VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆

YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆

YJLHV62—铝合金芯交联聚乙烯绝缘联锁铠装聚氯乙烯护套电力电缆

KVV—聚氯乙烯绝缘聚氯乙烯护套操控电缆

60227IEC 01（BV）—简称BV，一般用处单芯硬导体无护套电缆

60227IEC 02（RV）—简称RV，一般用处单芯软导体无护套电缆

60227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆

60227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线

60227IEC 53（RVV）—简称RVV，一般聚氯乙烯护套软线

BV—铜芯聚氯乙烯绝缘电线

BVR—铜芯聚氯乙烯绝缘软电缆

BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆

JKLYJ—交联聚乙烯绝缘架空电缆

YC、YCW—重型橡套软电缆

YZ、YZW—中型橡套软电缆

YQ、YQW—轻型橡套软电缆

YH—电焊机电缆

3.规范

规范又由额外电压、芯数及标称截面组成。

电线及操控电缆等一般的额外电压为300/300V、300/500V、450/750V；

中低压电力电缆的额外电压一般有0.6/1kv、1.8/3kv、3.6/6kv、6/6（10）KV、8.7/10(15)kv、12/20kv、18/20(30)kv、21/35kv、26/35kv等。

电线电缆的芯数依据实践需求来定，一般电力电缆首要有1、2、3、4、5芯，电线首要也是1～5芯，操控电缆有2～61芯。

标称截面是指导体横截面的近似值。为了到达规则的直流电阻，便利回忆而且一致而规则的一个导体横截面邻近的一个整数值。我国一致规则的导体横截面有0.5、0.75、1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200等。这儿要着重的是导体的标称截面不是导体的实践的横截面，导体实践的横截面许多比标称截面小，有几个比标称截面大。实践出产过程中，只需导体的直流电阻能到达规则的要求，就能够说这根电缆的截面是合格的。

4.规范编号

1）GB/T 5023  额外电压450/750V及以下聚氯乙烯绝缘电缆

2）JB/T 8734  额外电压450/750V及以下聚氯乙烯绝缘电缆电线和软线

3）GB/T 5013  额外电压450/750V及以下橡皮绝缘电缆

4）JB/T 8734  额外电压450/750V及以下橡皮绝缘软线和软电缆

5）GB/T 12706  额外电压1kV到35kV挤包绝缘电力电缆及附件

6）GB/T 9330  塑料绝缘操控电缆

7）TICW/06  计算机电缆

5.举例说明

A）VV-0.6/1  3×150＋1×70

铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆，额外电压为0.6/1kV，3+1芯，主线芯的标称截面为150mm2，第四芯截面为70mm2。

B）BVVB-450/750V  2×1.5

铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆，额外电压为450/750V，2芯，导体的标称截面为1.5mm2。

C）YJLV22-8.7/10   3×120

铝合金芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆，额外电压为8.7/10kV，3芯，主线芯的标称截面为120mm2。

首要原资料：

1.铜丝

选用电解铜作为质料，经连铸连轧工艺制成的的铜线称为低氧铜线；经上引法制成的铜线称为无氧铜线。

低氧铜线含氧量为100~250ppm，含铜量为99.5~99.9%，导电率为100~101%。

无氧铜线含氧量为4~20ppm，含铜量为99.96~99.99%，导电率为102%。

铜的比重为8.89g/cm3。

2.铝线

用作电线用的铝线都要进行退火软化过。用作电缆用的铝线一般不必软化。

电线电缆用的铝的电阻率要求到达0.028264Ω.mm2/m，铝的比重为2.703g/cm3。

铝合金线：以铝锭为首要原资料，参加一些铁、镁、稀土等元素，通过退火工序，改进了其机械功能和电气功能。电阻率不大于0.0280348Ω.mm2/m。比重为2.703g/cm3。

3.聚氯乙烯（PVC）

聚氯乙烯塑料是以聚氯乙烯树脂为根底，参加各种配合剂混合而成的，如防老剂、抗氧剂、填料、光亮剂、阻燃剂等，其密度为1.38～1.46g/cm3左右。

聚氯乙烯资料的特色：

力学功能优越，耐化学腐蚀，不延燃，耐候性好，电绝缘功能好，简单加工等。

聚氯乙烯资料的缺陷：

① 焚烧时有很多有毒的烟雾宣布；

② 热老化功能差。

聚氯乙烯有绝缘料与护套料之分。

4.聚乙烯（PE）

聚乙烯是由精制的乙烯聚合而成的，按密度可分为：

低密度聚乙烯（LDPE）、中密度聚乙烯（MDPE）、高密度聚乙烯（HDPE）。

低密度聚乙烯的密度一般为0.91~0.925g/cm3；中密度聚乙烯的密度一般为0.925~0.94g/cm3；高密度聚乙烯的密度一般为0.94~0.97g/cm3。

聚乙烯资料的长处：

① 绝缘电阻和耐电压强度高；

②在较宽的频带范围内，介电常数ε和介质损耗角正切值tgδ小；

③ 富于可挠性，耐磨功能好；

④ 耐热老化功能、低温功能及耐化学安稳性好；

⑤ 耐水功能好，吸湿率低；

⑥ 用它制造的电缆质量轻，运用敷设便利。

聚乙烯资料的缺陷：

① 触摸火焰时易焚烧；

② 软化温度较低。

5.交联聚乙烯（XLPE）

现在电缆职业运用的首要有二品种型的交联聚乙烯。一种是以硅烷作交联剂的，叫硅烷交联料，首要使用在低压电线电缆的绝缘层上。另一种是以过氧化二异丙苯（DCP）作交联剂的交联聚乙烯料，其首要是由聚乙烯、交联剂和抗氧剂组成。首要使用在中、高压电缆的绝缘层上，对绝缘耐压等级越高，要求纯净度就越高。

DCP是一种过氧化物，温度越高，分化越快，其分化后就会催化聚乙烯起交联反响。DCP在常温下也会分化，不过分化速度很慢，但加热到必定的温度（温度超越125℃时）会快速分化。

硅烷交联剂也有相同的功能，但它还需求有水来作助剂，才干起到彻底的接枝反响。现在的硅烷交联聚乙烯商场上首要有二品种型，一种叫一步法，一种叫二步法（这种叫法与学术上的硅烷交联叫法不同）。一步法的绝缘料是交联剂与催化剂已预先混好，也有叫成共聚物法料；二步法料是分A料与B料，在出产前将A、B料拌匀。一步法的料储藏时刻很短，二步法的料主料与催化剂料分隔，所以储藏时刻较长，但混合后的料必需要立刻用掉。别的，硅烷交联猜中还能够参加碳黑母料，起到耐气候效果，用在绝缘架空电缆系列产品中。

交联聚乙烯资料的长处：

电气功能比聚乙烯还优秀；其机械功能比聚乙烯好，所以使用比聚乙烯广泛。软化温度比PVC高，电缆正常的运转温度能到达90℃。

缺陷是加工困难，易焚烧。
